Hubei sanfeng Turbine equipment( Formerly Hubei Provincial blower works co.,ltd)
Product Introduction
Series TP Multi-stage Turbine Vacuum Blower
The multi-stage & single-stage turbine vacuum blowers are specially designed for papermaking industry vacuum systems. With high efficiency and low energy consumption, they run stably and reliably.
A multi-stage turbine vacuum blower can produce a variety of vacuum degrees at the same time. It has a stable vacuum degree and adjustable swept volume. Hard to scale and easy to adapt makes it more suitable for papermaking processes.
Moreover, the high-temperature gas it produces can be recycled. Compact structure saves a lot of space. No fouling brings less maintenance cost and fewer spare parts. Multiple guards promise a stable and reliable operation.
To sum up, our equipment solves a series of problems caused by water-ring vacuum pumps.
Parameters of Multi-stage Turbine Vacuum Blower
| Item | Model | Total Swept Volume (m³/min) | Vacuum Degree (kPa) | Exhaust Temperature (°C) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|---|---|
| TP300-600 | TP300-600 | 300-600 | 25-75 | 120-150 | 4000-7000 | 220-500 |
| TP550-1050 | TP550-1050 | 550-1050 | 25-80 | 120-150 | 4000-7000 | 400-900 |
| TP950-1500 | TP950-1500 | 950-1500 | 25-80 | 120-150 | 4000-7000 | 710-1 250 |
| TP1350-2000 | TP1350-2000 | 1 350-2000 | 25-80 | 120-150 | 4000-7000 | 1 120-1 800 |
Thai (ภาษาไทย)
แนะนำผลิตภัณฑ์
ซีรีส์ TP เครื่องสูบลมสุญญากาศแบบเทอร์ไบน์หลายขั้นตอน
เครื่องสูบลมสุญญากาศแบบเทอร์ไบน์หลายขั้นตอนและแบบขั้นตอนเดียว ถูกออกแบบมาสำหรับระบบสุญญากาศในอุตสาหกรรมการผลิตกระดาษ โดยมีจุดเด่นที่ประสิทธิภาพสูง การใช้พลังงานต่ำ และการทำงานที่เสถียรเชื่อถือได้
เครื่องสูบลมสุญญากาศแบบหลายขั้นตอนสามารถสร้างระดับความสุญญากาศหลากหลายได้พร้อมกัน มีความเสถียรและปริมาตรการกวาดที่ปรับได้ ง่ายต่อการปรับตัวเข้ากับกระบวนการผลิตกระดาษ
แก๊สอุณหภูมิสูงที่ผลิตได้ยังสามารถนำกลับมาใช้ใหม่ได้ โครงสร้างกะทัดรัดประหยัดพื้นที่ ปราศจากคราบตะกอน ช่วยลดค่าใช้จ่ายการบำรุงรักษาและจำนวนอะไหล่ การป้องกันหลายชั้นรับประกันการทำงานที่เสถียรและเชื่อถือได้
สรุปว่าอุปกรณ์ของเราช่วยแก้ปัญหาที่เกิดจากเครื่องสูบลมสุญญากาศแบบวงน้ำได้อย่างครบวงจร
พารามิเตอร์ของเครื่องสูบลมสุญญากาศแบบเทอร์ไบน์หลายขั้นตอน
| รายการ | รุ่น | ปริมาตรการกวาดรวม (m³/min) | ช่วงความสุญญากาศ (kPa) | อุณหภูมิก๊าซไอเสีย (°C) | ความเร็วรอบ (r/min) | กำลังติดตั้ง (kW) |
|---|---|---|---|---|---|---|
| TP300-600 | TP300-600 | 300-600 | 25-75 | 120-150 | 4000-7000 | 220-500 |
| TP550-1050 | TP550-1050 | 550-1050 | 25-80 | 120-150 | 4000-7000 | 400-900 |
| TP950-1500 | TP950-1500 | 950-1500 | 25-80 | 120-150 | 4000-7000 | 710-1 250 |
| TP1350-2000 | TP1350-2000 | 1 350-2000 | 25-80 | 120-150 | 4000-7000 | 1 120-1 800 |
DTF Axial fan for subway and tunnel
Series DTF Axial Fan for Subway and Tunnel
DTF Series Axial Fan for Subway and Tunnel
This series of axial fans employs advanced CFD (Computational Fluid Dynamics) design technology—achieving a domestic leading level in airfoil theory, anti-surge design, vibration damping, and noise control.
They can operate continuously for over 60 minutes at 280 °C and have been certified by the National Center for Quality Supervision and Test of Fire Fighting Equipment and by CCCF (China Certification Center for Fire Products, Ministry of Public Security).
The fan’s speed, blade count, and blade installation angle can all be adjusted to meet the varying performance requirements of different operating conditions.
Built-in anti-surge devices prevent flow surges throughout the entire performance range, so no additional anti-surge alarms are required during installation.
Application
Widely used in large-scale infrastructure projects such as subway systems, tunnels, airports, etc.
Application Cases:
- Wuhan Metro Lines 3, 6, 11, 21 and 27
- Chengdu Metro Lines 1 and 3
- Shenzhen Metro Line 6
- Foshan Metro Line 2
- Vehicle depot and Xiushan Tunnel of Chongqing Metro
- Moonmountain Tunnel of Huangshi
- Inter-city rail link from Hangzhou to Lin’an
ภาษาไทย (Thai)
ซีรีส์ DTF พัดลมแนวแกนสำหรับรถไฟใต้ดินและอุโมงค์
ซีรีส์ DTF พัดลมแกนหมุนสำหรับรถไฟใต้ดินและอุโมงค์
พัดลมแนวแกนรุ่นนี้ใช้เทคโนโลยีการออกแบบด้วย CFD (Computational Fluid Dynamics) ขั้นสูง—บรรลุระดับชั้นนำในประเทศ ด้านทฤษฎีปีกอากาศ การป้องกันการเกิดเสียงกระพือ (surge) การลดการสั่นสะเทือน และการควบคุมเสียง
สามารถทำงานต่อเนื่องกว่า 60 นาทีที่อุณหภูมิ 280 °C ผ่านการทดสอบและรับรองจากศูนย์ควบคุมคุณภาพอุปกรณ์ดับเพลิงแห่งชาติ และได้รับการรับรอง CCCF (China Certification Center for Fire Products กระทรวงความมั่นคงสาธารณะ)
สามารถปรับความเร็ว จำนวนใบพัด และมุมติดตั้งของใบพัดได้ตามข้อกำหนดทางเทคนิคของผู้ใช้งานแต่ละสภาพการทำงาน
ติดตั้งอุปกรณ์ป้องกันการเกิดเสียงกระพือในตัว ทำให้ไม่จำเป็นต้องติดตั้งอุปกรณ์แจ้งเตือน surge เพิ่มเติมขณะติดตั้ง
การใช้งาน
ใช้กันอย่างแพร่หลายในโครงการโครงสร้างพื้นฐานขนาดใหญ่ เช่น ระบบรถไฟใต้ดิน อุโมงค์ สนามบิน เป็นต้น
ตัวอย่างการใช้งาน:
- สายรถไฟใต้ดินหวู่ฮั่น สายที่ 3, 6, 11, 21 และ 27
- สายรถไฟใต้ดินเฉิงตู สายที่ 1 และ 3
- สายรถไฟใต้ดินเซินเจิ้น สายที่ 6
- สายรถไฟใต้ดินฝอซาน สายที่ 2
- โรงเก็บรถและอุโมงค์ซิ่วชาน ของระบบรถไฟใต้ดินฉงชิ่ง
- อุโมงค์ภูเขามูน (Moonmountain Tunnel) หวงสือ
- เส้นทางรถไฟระหว่างเมืองหางโจวถึงหลินอัน
SFC Vapor compressor
Series SFV Centrifugal Vapor Compressor
SFV Series Centrifugal Vapor Compressor
It is carefully developed for mechanical vapor recompression (MVR) systems by Hubei Sanfeng Turbine Equipment Co., Ltd., together with TURBOMACHINERY TECHNOLOGY Co., Ltd. (USA) and Huazhong University of Science & Technology (China).
With an efficient three-dimensional‐flow half-open impeller, the compressor’s isentropic efficiency exceeds 90%. The impeller is made of titanium or duplex stainless steel, and the casing is cast or welded from stainless steel to meet stringent strength and corrosion-resistance requirements. Frequency-controlled speed adjustment provides a wide regulation range and maximizes energy-saving performance.
Technical Parameters
| Model | Inlet Temperature T₁ (°C) | Evaporation Capacity D (t/h) | Saturated Temperature Rise Δt (°C) | Power (kW) |
|---|---|---|---|---|
| SFV2 | 50–110 | 1–2.5 | 8–20 | 11–110 |
| SFV3 | 50–110 | 2.5–4 | 8–20 | 22–160 |
| SFV5 | 50–110 | 4–8 | 8–20 | 30–315 |
| SFV10 | 50–110 | 5–10 | 8–20 | 55–560 |
| SFV30 | 50–110 | 20–30 | 8–22 | 315–1800 |
| SFV50 | 50–110 | 30–50 | 8–22 | 500–2800 |
| SFV100 | 50–110 | 75–100 | 8–23 | 1000–5200 |
| SFV150 | 90–120 | 100–150 | 8–23 | 1600–8000 |
| SFV200 | 100–125 | 150–200 | 8–23 | 2200–10000 |
| SFV250 | 100–125 | 200–250 | 8–23 | 3000–13000 |
Application
It is widely used in petroleum, chemical, food and additive, pharmaceutical and biological engineering, seawater desalination, printing and dyeing, power plants, environmental protection and wastewater treatment, etc.
ภาษาไทย
ซีรีส์ SFV เครื่องอัดไอน้ำแบบเหวี่ยงหนีศูนย์
SFV Series เครื่องอัดไอน้ำแบบเหวี่ยงหนีศูนย์
ได้รับการพัฒนาขึ้นอย่างพิถีพิถันสำหรับระบบอัดไอน้ำกลับด้วยวิธี Mechanical Vapor Recompression (MVR) โดยบริษัท Hubei Sanfeng Turbine Equipment Co., Ltd. ร่วมกับ TURBOMACHINERY TECHNOLOGY Co., Ltd. (สหรัฐอเมริกา) และมหาวิทยาลัยวิทยาศาสตร์และเทคโนโลยีหวู่ฮั่น (จีน)
ด้วยใบพัดกึ่งเปิดแบบสามมิติ (three-dimensional-flow half-open impeller) ที่มีประสิทธิภาพสูง ทำให้ประสิทธิภาพไอโซนโทรปิก (isentropic efficiency) ของเครื่องอัดไอน้ำเกินกว่า 90% ใบพัดผลิตจากไทเทเนียมหรือสแตนเลสดูเพล็กซ์ ส่วนตัวเรือนเครื่องหล่อหรือเชื่อมจากสแตนเลสสตีลเพื่อให้ได้ความแข็งแรงและความต้านทานการกัดกร่อนตามมาตรฐาน การปรับความถี่ช่วยให้มีช่วงการปรับการทำงานกว้างขึ้นและประหยัดพลังงานสูงสุด
พารามิเตอร์ทางเทคนิค
| รุ่น | อุณหภูมิทางเข้า T₁ (°C) | กำลังการระเหย D (t/h) | ช่วงอุณหภูมิความอิ่มตัว Δt (°C) | กำลังติดตั้ง (kW) |
|---|---|---|---|---|
| SFV2 | 50–110 | 1–2.5 | 8–20 | 11–110 |
| SFV3 | 50–110 | 2.5–4 | 8–20 | 22–160 |
| SFV5 | 50–110 | 4–8 | 8–20 | 30–315 |
| SFV10 | 50–110 | 5–10 | 8–20 | 55–560 |
| SFV30 | 50–110 | 20–30 | 8–22 | 315–1800 |
| SFV50 | 50–110 | 30–50 | 8–22 | 500–2800 |
| SFV100 | 50–110 | 75–100 | 8–23 | 1000–5200 |
| SFV150 | 90–120 | 100–150 | 8–23 | 1600–8000 |
| SFV200 | 100–125 | 150–200 | 8–23 | 2200–10000 |
| SFV250 | 100–125 | 200–250 | 8–23 | 3000–13000 |
การใช้งาน
ใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมันปิโตรเลียม เคมีภัณฑ์ อาหารและสารเติมแต่ง วิศวกรรมเภสัชกรรมและชีวภาพ การผลิตน้ำจืดจากน้ำทะเล งานพิมพ์และย้อมสี โรงไฟฟ้า การปกป้องสิ่งแวดล้อม และการบำบัดน้ำเสีย เป็นต้น

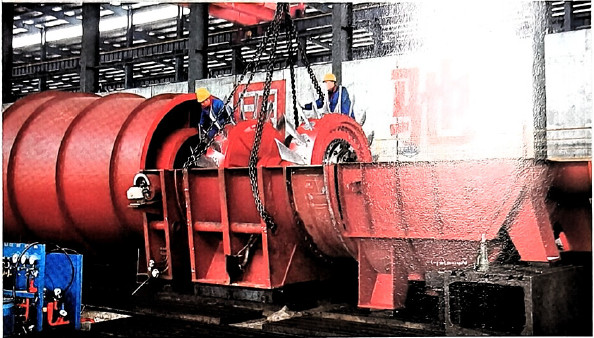

Moving & Stationary Blade adjustable axial flow fan
Series Moving & Stationary Blade Adjustable Axial Flow Fan
Moving & Stationary Blade Adjustable Axial Flow Fan
It is carefully developed with German technology by Hubei Sanfeng Turbine Equipment Co., Ltd. It offers high efficiency, wide adaptability to varying working conditions, and significant energy-saving benefits.
The blade angle of the moving-blade adjustable axial flow fan can be adjusted at any time using a hydraulic leaf-adjustment device, with a flow-adjustment range from 10 % to 100 %.
The stationary-blade adjustable axial flow fan impeller is designed as a meridian-accelerated three-dimensional warping blade, providing strong adaptability to changing conditions.
All blower parameters are monitored in real time, and operating indices are chained and protected by an advanced control system to ensure safe and smooth operation.
Application
It is widely used in thermal power plants, flue-gas desulfurization, mining, tunnels, and other heavy-duty fields.
Technical Parameters
| Model | Air Volume (m³/s) | Pressure Rise (Pa) | Efficiency (%) | Rotating Speed (r/min) |
|---|---|---|---|---|
| Single-stage Moving-Blade Adjustable Axial Flow Fan | 45 – 1000 | 1 800 – 7 000 | 88 | 490 – 1490 |
| Double-stage Moving-Blade Adjustable Axial Flow Fan | 100 – 1000 | 7 000 – 12 000 | 88 | 590 – 1490 |
| Stationary-Blade Adjustable Axial Flow Fan | 80 – 800 | 2 000 – 7 000 | 85 | 490 – 1490 |
ภาษาไทย (Thai)
ซีรีส์พัดลมแกนไหลปรับใบพัดเคลื่อนที่และใบพัดคงที่
พัดลมแกนไหลปรับใบพัดเคลื่อนที่และใบพัดคงที่
ได้รับการพัฒนาขึ้นอย่างพิถีพิถันด้วยเทคโนโลยีจากเยอรมนีโดยบริษัท Hubei Sanfeng Turbine Equipment Co., Ltd. มีประสิทธิภาพสูง ปรับตัวได้กว้างในสภาวะการทำงานที่หลากหลาย และช่วยประหยัดพลังงานอย่างชัดเจน
มุมใบพัดของ พัดลมแกนไหลปรับใบพัดเคลื่อนที่ สามารถปรับได้ทุกเมื่อโดยใช้อุปกรณ์ปรับมุมไฮดรอลิก ช่วงการปรับปริมาณการไหลอยู่ที่ 10 %–100 %
พัดลมแกนไหลปรับใบพัดคงที่ ใช้ใบพัดสามมิติแบบ warp ตามเส้นเมอริเดียน ช่วยเพิ่มความสามารถในการปรับตัวต่อสภาวะการทำงานที่หลากหลาย
พารามิเตอร์ของพัดลมจะถูกตรวจสอบแบบเรียลไทม์ และดัชนีการทำงานทั้งหมดได้รับการเชื่อมโยงและป้องกันโดยระบบควบคุมขั้นสูง เพื่อให้การทำงานปลอดภัยและราบรื่น
การใช้งาน
ใช้กันอย่างแพร่หลายในโรงไฟฟ้าพลังความร้อน ระบบกำจัดกำมะถันในก๊าซปล่องควัน เหมืองแร่ อุโมงค์ และสาขาอื่น ๆ
พารามิเตอร์ทางเทคนิค
| รุ่น | ปริมาตรลม (m³/s) | ช่วงแรงดัน (Pa) | ประสิทธิภาพ (%) | ความเร็วรอบ (รอบ/นาที) |
|---|---|---|---|---|
| พัดลมแกนไหลปรับใบพัดเคลื่อนที่แบบขั้นตอนเดียว | 45 – 1000 | 1 800 – 7 000 | 88 | 490 – 1490 |
| พัดลมแกนไหลปรับใบพัดเคลื่อนที่แบบสองขั้นตอน | 100 – 1000 | 7 000 – 12 000 | 88 | 590 – 1490 |
| พัดลมแกนไหลปรับใบพัดคงที่ | 80 – 800 | 2 000 – 7 000 | 85 | 490 – 1490 |
Centrifugal blower for sulfuric acid
Centrifugal Blower for Sulfuric Acid
The centrifugal blower for sulfuric acid production is primarily used in acid-making process systems with an annual capacity of up to 800,000 tons. It can also be applied in other chemical industries, conveying mainly SO₂ mixed gas. The rotational speed range is 2,950–6,000 r/min.
Features
- Advanced Fluid-Analyzed Casing
Designed with cutting-edge fluid analysis methods, the casing is made of cast iron or steel plate (welded structure) and split into upper and lower halves for easy installation and maintenance. - High-Efficiency Impeller
Impeller designed using binary or ternary flow technology delivers excellent efficiency. The rotor assembly undergoes static and dynamic balance correction for smooth, stable operation. - Reliable Sealing
Mature, robust sealing structure effectively prevents gas leakage and meets diverse operating-condition requirements. - Versatile Bearings
Uses antifriction rolling bearings or sleeve bearings:- Rolling bearings are lubricated with grease or oil and water-cooled.
- Sleeve bearings are force-lubricated by oil under pressure.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series A1 blower for Sulfuric Acid | 250 – 1300 | 22 – 38 | 2950 | 160 – 1250 |
| Series C blower for Sulfuric Acid | 200 – 1250 | 25 – 60 | 2950 | 132 – 2000 |
| Series S blower for Sulfuric Acid | 800 – 5600 | 25 – 60 | 4000 – 6000 | 560 – 7000 |
ภาษาไทย
เครื่องเป่าลมเหวี่ยงหนีศูนย์สำหรับกรดกำมะถัน
เครื่องเป่าลมเหวี่ยงหนีศูนย์สำหรับการผลิตกรดกำมะถัน ใช้ในระบบผลิตกรดที่มีกำลังการผลิตสูงสุดถึง 800,000 ตันต่อปี และสามารถประยุกต์ใช้ในอุตสาหกรรมเคมีอื่นๆ ได้ด้วย สื่อส่งผ่านเป็นก๊าซผสม SO₂ เป็นหลัก ช่วงความเร็วรอบอยู่ที่ 2,950–6,000 รอบต่อนาที
คุณสมบัติ
- ตัวเรือนวิเคราะห์การไหลขั้นสูง
ออกแบบด้วยวิธีวิเคราะห์การไหลขั้นสูง ตัวเรือนทำจากเหล็กหล่อหรือแผ่นเหล็ก (โครงสร้างเชื่อม) แบ่งเป็นสองส่วนบน–ล่าง เพื่อง่ายต่อการติดตั้งและบำรุงรักษา - ใบพัดประสิทธิภาพสูง
ใบพัดออกแบบด้วยเทคโนโลยีการไหลไบนารีหรือเทอร์นารี ให้ประสิทธิภาพสูง ชุดโรเตอร์ผ่านการปรับสมดุลคงที่และเคลื่อนที่เพื่อการทำงานที่ราบรื่น - ซีลเชื่อถือได้
โครงสร้างซีลที่ทนทาน ป้องกันการรั่วของก๊าซได้อย่างมีประสิทธิภาพ ตอบสนองต่อเงื่อนไขการใช้งานหลากหลาย - แบริ่งหลากหลาย
ใช้แบริ่งลูกกลิ้งหรือแบริ่งแบบแขนเลื่อน:- แบริ่งลูกกลิ้งหล่อลื่นด้วยจาระบีหรือด้วยน้ำมัน พร้อมระบบระบายความร้อนด้วยน้ำ
- แบริ่งแขนเลื่อนหล่อลื่นด้วยน้ำมันภายใต้แรงดัน
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดัน (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ A1 เครื่องเป่าลมกรดกำมะถัน | 250 – 1300 | 22 – 38 | 2950 | 160 – 1250 |
| ซีรีส์ C เครื่องเป่าลมกรดกำมะถัน | 200 – 1250 | 25 – 60 | 2950 | 132 – 2000 |
| ซีรีส์ S เครื่องเป่าลมกรดกำมะถัน | 800 – 5600 | 25 – 60 | 4000 – 6000 | 560 – 7000 |
High speed centrifugal blower
Series B/D High-Speed Centrifugal Blower
Series B/D High-Speed Centrifugal Blower
Series B/D high-speed centrifugal blowers are mainly used to convey air, coal gas or other gases in metallurgy, chemical and environmental-protection industries. The impeller for this series can be configured as single-stage or multi-stage. Moreover, the D series won the “Major Scientific and Technological Achievements Award” in Hubei Province in 2011.
Rotating speed: 4 000–8 000 r/min.
Features
- Wide flow range & high boost pressure
Delivers a broad air-volume range, high pressure rise and reliable performance. - Advanced fluid-software design
Entire unit optimized with CFD-based software; rotor assembly receives static and dynamic balance correction for smooth, stable operation. - High-strength alloy impeller
Welded from premium alloy steel; strength and rigidity validated by finite-element analysis to ensure stable, dependable running. - Mature sealing structure
Proven seal design effectively prevents gas leakage and meets diverse operating-condition requirements.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series B high-speed centrifugal blower | 100 – 5 600 | 30 – 80 | 4 000 – 7 000 | 160 – 7 000 |
| Series D high-speed centrifugal blower | 100 – 2 800 | 30 – 250 | 4 000 – 8 000 | 315 – 9 000 |
ภาษาไทย
ซีรีส์ B/D เครื่องเป่าลมเหวี่ยงหนีศูนย์ความเร็วสูง
ซีรีส์ B/D เครื่องเป่าลมเหวี่ยงหนีศูนย์ความเร็วสูง
เครื่องเป่าลมเหวี่ยงหนีศูนย์ความเร็วสูง ซีรีส์ B/D ใช้สำหรับลำเลียงอากาศ ก๊าซถ่านหิน หรือก๊าซอื่นๆ ในอุตสาหกรรมโลหะ กระบวนการเคมี และการปกป้องสิ่งแวดล้อม ใบพัดสามารถออกแบบเป็นแบบเดี่ยว (single-stage) หรือหลายขั้น (multi-stage) ได้ตามต้องการ นอกจากนี้ ซีรีส์ D ยังได้รับรางวัล “Major Scientific and Technological Achievements Award” ของมณฑลหูเป่ยในปี 2011
ความเร็วรอบ: 4 000–8 000 รอบต่อนาที
คุณสมบัติ
- ช่วงปริมาตรลมกว้าง & แรงดันสูง
ให้ปริมาณลมกว้าง แรงดันเพิ่มสูง และประสิทธิภาพเชื่อถือได้ - ออกแบบด้วยซอฟต์แวร์วิเคราะห์การไหลขั้นสูง
ตัวเครื่องทั้งชุดได้รับการปรับแต่งด้วยซอฟต์แวร์ CFD ชุดโรเตอร์ผ่านการปรับสมดุลทั้งแบบสถิตและเคลื่อนไหว เพื่อการทำงานที่เรียบและมั่นคง - ใบพัดอัลลอยความแข็งแรงสูง
เชื่อมจากเหล็กอัลลอยคุณภาพสูง ความแข็งแรงและความเหนียวได้รับการยืนยันด้วยการวิเคราะห์องค์ประกอบจำกัด ทำให้การทำงานมั่นคงและเชื่อถือได้ - โครงสร้างซีลที่ผ่านการพิสูจน์
การออกแบบซีลที่เชื่อถือได้ ป้องกันการรั่วซึมของก๊าซได้อย่างมีประสิทธิภาพ ตอบโจทย์ทุกสภาพการใช้งาน
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดัน (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ B เครื่องเป่าลมเหวี่ยงหนีศูนย์ความเร็วสูง | 100 – 5 600 | 30 – 80 | 4 000 – 7 000 | 160 – 7 000 |
| ซีรีส์ D เครื่องเป่าลมเหวี่ยงหนีศูนย์ความเร็วสูง | 100 – 2 800 | 30 – 250 | 4 000 – 8 000 | 315 – 9 000 |

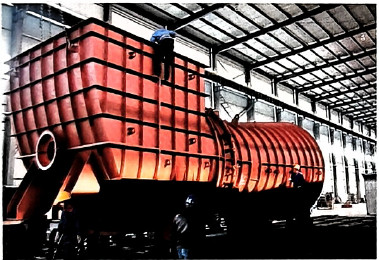

Series SJ Sintering Blower
Series SJ Sintering Blower
Series SJ sintering blower is mainly used to suck up caking flue gas. It is an important piece of equipment for sintering raw material in the metallurgy industry and is used together with a sintering machine.
Rotating speed: 960–1480 r/min
Features
- Efficient, simulation-based design
Designed from an efficient model using simulation, offering reliable performance over a wide range of operating conditions. - Modular, welded casing
Single- or double-suction design with double supporters. The steel-plate casing is welded and split into upper/lower halves for easy installation and transport. - High-strength alloy impeller
Welded from premium alloy steel; strength and rigidity validated by finite-element analysis. Blade surfaces are hardened via NC-case treatment for superior wear resistance. - Precision balance correction
High-precision static and dynamic balance correction ensures smooth and stable rotor operation.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series SJ Sintering Blower | 1400 – 23000 | 8 – 18 | 960 – 1480 | 440 – 9800 |
ภาษาไทย
ซีรีส์ SJ เครื่องเป่าลมซินเทอริง
ซีรีส์ SJ เครื่องเป่าลมซินเทอริง
เครื่องเป่าลมซินเทอริงซีรีส์ SJ ใช้สำหรับดูดก๊าซควันจากกระบวนการซินเทอริง เป็นอุปกรณ์สำคัญในการเผาวัสดุในอุตสาหกรรมโลหะวิทยา และใช้งานร่วมกับเครื่องซินเทอริง
ความเร็วรอบ: 960–1480 รอบต่อนาที
คุณสมบัติ
- ออกแบบด้วยการจำลองประสิทธิภาพสูง
พัฒนาบนพื้นฐานแบบจำลองที่มีประสิทธิภาพ พร้อมการจำลองทางคอมพิวเตอร์ จึงให้ประสิทธิภาพเชื่อถือได้ในทุกสภาพการใช้งาน - ตัวเรือนเชื่อมต่อแบบโมดูลาร์
โครงสร้างดูดทางเดียวหรือสองด้าน พร้อมโครงยึดคู่ ตัวเรือนเชื่อมด้วยแผ่นเหล็กและแบ่งเป็นสองส่วนบน–ล่าง เพื่อง่ายต่อการติดตั้งและขนส่ง - ใบพัดอัลลอยความแข็งแรงสูง
เชื่อมด้วยเหล็กอัลลอยคุณภาพสูง ผ่านการวิเคราะห์ด้วยวิธี finite element และผ่านการแข็งผิวด้วยกระบวนการ NC-case hardening เพื่อทนต่อการสึกหรอ - ปรับสมดุลอย่างแม่นยำ
การปรับสมดุลแบบสถิตและไดนามิกด้วยความแม่นยำสูง ช่วยให้ชุดโรเตอร์ทำงานราบรื่นและมั่นคง
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดัน (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ SJ เครื่องเป่าลมซินเทอริง | 1400 – 23000 | 8 – 18 | 960 – 1480 | 440 – 9800 |
Series AI Centrifugal Blower
Series AI Centrifugal Blower
Series AI centrifugal blowers are widely used in metallurgy, chemical and other industries to convey media such as air, coal gas and SO₂-mixed gas. The blower features a single-stage cantilever support structure with axial inlet.
Key characteristics: high efficiency; easy installation and maintenance; excellent sealing performance.
Rotating speed: less than 3 000 r/min
Features
- Extensive modular series
Meets a variety of working conditions and provides optimal technical solutions. - High-efficiency impeller
Designed with binary or ternary flow technology for superior performance. - Reliable sealing
Mature sealing structure effectively prevents gas leakage and adapts to diverse conditions. - Advanced, user-friendly structure
Fewer wearing parts, convenient to install, operate and maintain.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series AI centrifugal blower | 60 – 1 300 | 15 – 45 | 2 950 | 22 – 1 600 |
ภาษาไทย (Thai)
ซีรีส์ AI เครื่องเป่าลมเหวี่ยงหนีศูนย์
ซีรีส์ AI เครื่องเป่าลมเหวี่ยงหนีศูนย์
เครื่องเป่าลมเหวี่ยงหนีศูนย์ซีรีส์ AI ใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะวิทยา อุตสาหกรรมเคมี และอื่นๆ สำหรับลำเลียงอากาศ ก๊าซถ่านหิน และก๊าซผสม SO₂ พัดลมนี้มีโครงสร้างคานยันเดี่ยวแบบขั้นตอนเดียว และดูดอากาศทางแกนหลัก
จุดเด่นหลัก: ประสิทธิภาพสูง ติดตั้งและบำรุงรักษาง่าย ซีลแน่นกระชับ
ความเร็วรอบ: ต่ำกว่า 3 000 รอบต่อนาที
คุณสมบัติ
- ซีรีส์โมดูลาร์ครอบคลุม
รองรับสภาพการทำงานหลากหลาย และให้ทางออกทางเทคนิคที่เหมาะสม - ใบพัดประสิทธิภาพสูง
ออกแบบด้วยเทคโนโลยีการไหลไบนารีหรือเทอร์นารี ให้ประสิทธิภาพยอดเยี่ยม - ซีลเชื่อถือได้
โครงสร้างซีลที่ผ่านการพิสูจน์แล้ว ป้องกันการรั่วของก๊าซ และปรับตัวได้กับเงื่อนไขต่างๆ - โครงสร้างก้าวหน้า ใช้งานง่าย
มีชิ้นส่วนน้อย ช่วยให้การติดตั้ง การใช้งาน และการบำรุงรักษาสะดวกยิ่งขึ้น
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดัน (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ AI เครื่องเป่าลมเหวี่ยงหนีศูนย์ | 60 – 1 300 | 15 – 45 | 2 950 | 22 – 1 600 |
Series AII Centrifugal Blower
Series AII Centrifugal Blower
Series AII centrifugal blowers are widely used in environmental protection, metallurgy, chemical and other industries to convey media such as coal gas, air and SO₂-mixed gas. This blower features a single-stage impeller, dual-support structure, and can be configured for single- or double-suction inlet.
Rotating speed: less than 3 000 r/min
Features
- Advanced impeller molding
The impeller’s optimized blade geometry delivers high efficiency—overall unit efficiency reaches over 83 %. - Broad flow range
Wide-ranging air volume, flat performance curve and stable operating range make it suitable for diverse conditions. - Proven sealing
Mature, reliable seal design effectively prevents gas leakage and meets varied working requirements.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series AII centrifugal blower | 300 – 20 000 | 10 – 45 | 2 950 | 132 – 5 600 |
ภาษาไทย
ซีรีส์ AII เครื่องเป่าลมเหวี่ยงหนีศูนย์
ซีรีส์ AII เครื่องเป่าลมเหวี่ยงหนีศูนย์
เครื่องเป่าลมเหวี่ยงหนีศูนย์ซีรีส์ AII ใช้กันอย่างแพร่หลายในงานปกป้องสิ่งแวดล้อม โลหะวิทยา อุตสาหกรรมเคมี และอื่น ๆ สำหรับลำเลียงสื่อ เช่น ก๊าซถ่านหิน อากาศ และก๊าซผสม SO₂ พัดลมนี้มีใบพัดแบบขั้นตอนเดียว โครงสร้างรองรับสองจุด และสามารถดูดอากาศแบบทางเดียวหรือสองทางได้
ความเร็วรอบ: ต่ำกว่า 3 000 รอบต่อนาที
คุณสมบัติ
- ใบพัดขึ้นรูปขั้นสูง
รูปทรงใบพัดที่ออกแบบให้เหมาะสม มอบประสิทธิภาพสูง โดยประสิทธิภาพรวมของเครื่องมากกว่า 83 % - ช่วงปริมาตรลมกว้าง
ปริมาตรลมครอบคลุม ช่วงเส้นโค้งสมรรถนะราบเรียบ และช่วงการทำงานมั่นคง เหมาะกับหลากหลายสภาพงาน - ซีลที่น่าเชื่อถือ
โครงสร้างซีลที่ผ่านการทดสอบแล้ว ป้องกันการรั่วของก๊าซได้อย่างมีประสิทธิภาพ รองรับสภาพการทำงานที่หลากหลาย
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดันเพิ่ม (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ AII เครื่องเป่าลมเหวี่ยงหนีศูนย์ | 300 – 20 000 | 10 – 45 | 2 950 | 132 – 5 600 |
Series C Multi-stage Centrifugal Blower
Series C Multi-stage Centrifugal Blower
Series C multi-stage centrifugal blowers are mainly used in blast-furnace smelting, mining flotation, sewage treatment, gas-making blasters and other fields. The medium conveyed may be air, coal gas, gaseous mixtures or other specialty gases. Key characteristics include high pressure rise, excellent sealing and smooth operation.
Rotating speed: less than 3 000 r/min
Features
- Wide-ranging flow & flat performance curve
Broad air-volume range with a stable operating region, suitable for diverse working conditions. - Advanced, maintenance-friendly structure
Rational design with fewer wearing parts, easy installation, operation and upkeep; low noise. - Versatile bearing options
Uses antifriction (rolling) bearings or sleeve bearings:- Rolling bearings are grease- or oil-lubricated and water-cooled.
- Sleeve bearings are force-lubricated by pressurized oil.
Technical Parameters
| Type | Air Volume (m³/min) | Pressure Rise (kPa) | Rotating Speed (r/min) | Power (kW) |
|---|---|---|---|---|
| Series C multi-stage centrifugal blower | 20 – 1 500 | 20 – 150 | 2 950 | 22 – 4 500 |
ภาษาไทย
ซีรีส์ C เครื่องเป่าลมเหวี่ยงหนีศูนย์หลายขั้นตอน
ซีรีส์ C เครื่องเป่าลมเหวี่ยงหนีศูนย์หลายขั้นตอน
เครื่องเป่าลมเหวี่ยงหนีศูนย์หลายขั้นตอนซีรีส์ C ใช้ในงานถลุงเตาหลอม การลอยแร่ การบำบัดน้ำเสีย ระบบผลิตก๊าซ และงานอื่นๆ ตัวกลางที่ลำเลียงได้ ได้แก่ อากาศ ก๊าซถ่านหิน ก๊าซผสม หรือก๊าซเฉพาะทางอื่นๆ คุณสมบัติสำคัญคือ แรงดันสูง ซีลแน่น และการทำงานเรียบเนียน
ความเร็วรอบ: ต่ำกว่า 3 000 รอบต่อนาที
คุณสมบัติ
- ช่วงปริมาตรลมกว้าง & สมรรถนะสม่ำเสมอ
ปริมาตรลมครอบคลุม ช่วงเส้นโค้งสมรรถนะเรียบและมั่นคง เหมาะกับงานหลากหลาย - โครงสร้างล้ำสมัย ดูแลรักษาง่าย
ออกแบบให้มีชิ้นส่วนน้อย เสียงรบกวนต่ำ ติดตั้ง ใช้งาน และบำรุงรักษาสะดวก - ตัวเลือกแบริ่งหลากหลาย
สามารถใช้แบริ่งลูกกลิ้งหรือแบริ่งแขนเลื่อน:- แบริ่งลูกกลิ้งหล่อลื่นด้วยจาระบีหรือด้วยน้ำมัน และระบายความร้อนด้วยน้ำ
- แบริ่งแขนเลื่อนหล่อลื่นด้วยน้ำมันด้วยแรงดัน
พารามิเตอร์ทางเทคนิค
| ชนิด | ปริมาตรลม (m³/min) | ช่วงแรงดันเพิ่ม (kPa) | ความเร็วรอบ (รอบ/นาที) | กำลัง (kW) |
|---|---|---|---|---|
| ซีรีส์ C เครื่องเป่าลมหลายขั้นตอน | 20 – 1 500 | 20 – 150 | 2 950 | 22 – 4 500 |
Large Industrial Environmental Fan (Centrifugal Fan)
Our company has introduced and developed a variety of high‐efficiency centrifugal fan models with a complete product range. The fans are widely used in steel mills, power plants, chemical plants, mining, environmental protection and other gas‐conveying industries. The maximum impeller diameter can reach 4.0 m. Large models employ mature hollow‐shaft technology and reliable lubrication systems.
These fans feature high efficiency, dependable performance, and a broad scope of application. They can convey air, flue gas or particulate‐laden gas, with delivery temperatures generally not exceeding 250 °C. Fan aerodynamic parameters, layout, orientation and inlet angle can all be custom‐designed to meet user requirements.
Our company also has the capability to manufacture special‐purpose fans rated for high temperatures (250 °C–750 °C), wear resistance, corrosion resistance and explosion‐proof construction. With extensive design experience, we can satisfy the unique needs of different users and systems.
ภาษาไทย (Thai)
พัดลมอุตสาหกรรมขนาดใหญ่เพื่อสิ่งแวดล้อม (พัดลมเหวี่ยงหนีศูนย์)
บริษัทของเราได้แนะนำและพัฒนารุ่นพัดลมเหวี่ยงหนีศูนย์ประสิทธิภาพสูงหลากหลายรูปแบบ โดยมีครบทุกซีรีส์ สินค้าถูกใช้งานอย่างแพร่หลายในโรงเหล็ก โรงไฟฟ้า โรงงานเคมี เหมืองแร่ งานปกป้องสิ่งแวดล้อม และอุตสาหกรรมการลำเลียงแก๊สอื่นๆ ใบพัดขนาดใหญ่สุดมีเส้นผ่านศูนย์กลางถึง 4.0 เมตร พัดลมรุ่นใหญ่ใช้เทคโนโลยีเพลากลวงและระบบหล่อลื่นที่เชื่อถือได้
พัดลมเหล่านี้มีจุดเด่นเรื่องประสิทธิภาพสูง การทำงานเชื่อถือได้ และใช้งานได้หลากหลาย เหมาะสำหรับลำเลียงอากาศ ก๊าซจากปล่องไฟ หรือก๊าซที่มีอนุภาคเจือปน อุณหภูมิของสื่อที่ลำเลียงมักไม่เกิน 250 °C พารามิเตอร์ทางอากาศพลศาสตร์ รูปแบบการติดตั้ง ทิศทางการหมุน และมุมเข้าของพัดลม สามารถออกแบบตามข้อกำหนดของลูกค้าได้อย่างยืดหยุ่น
บริษัทฯ ยังมีความสามารถในการผลิตพัดลมพิเศษที่ทนต่ออุณหภูมิสูง (250 °C–750 °C), ทนการสึกหรอ, ทนการกัดกร่อน และป้องกันการระเบิด พร้อมสะสมประสบการณ์การออกแบบอันหลากหลาย ที่จะตอบสนองความต้องการเฉพาะของผู้ใช้หรือระบบต่างๆ ได้เป็นอย่างดี
Technical Parameters
| Product Series | Specification | Air Volume (m³/h) | Total Pressure (Pa) | Rotating Speed (r/min) |
|---|---|---|---|---|
| Medium/large air volume & medium/low pressure series | No8D – 29.5D | 10 090 – 812 000 | 1 400 – 10 500 | 730 – 1 450 |
| (single/double suction series) No20F – 35.5F | 79 350 – 1 550 000 | 2 450 – 12 500 | 580 – 960 | |
| Medium/small air volume & medium/high pressure series | No8D – 26.5D | 2 750 – 446 000 | 1 850 – 22 450 | 960 – 2 900 |
| (single/double suction series) No20F – 39F | 21 500 – 1 250 000 | 4 660 – 28 500 | 730 – 1 450 |
Note: Values are given for standard conditions; gas density = 1.2 kg/m³.
ภาษาไทย
พารามิเตอร์ทางเทคนิค
| ซีรีส์ผลิตภัณฑ์ | รุ่น | ปริมาตรลม (m³/h) | ความดันรวม (Pa) | ความเร็วรอบ (รอบ/นาที) |
|---|---|---|---|---|
| ซีรีส์ปริมาตรลมปานกลาง–สูง & ความดันปานกลาง–ต่ำ | No8D – 29.5D | 10 090 – 812 000 | 1 400 – 10 500 | 730 – 1 450 |
| * (ดูดทางเดียว/ดูดสองทาง) No20F – 35.5F* | 79 350 – 1 550 000 | 2 450 – 12 500 | 580 – 960 | |
| ซีรีส์ปริมาตรลมปานกลาง–ต่ำ & ความดันปานกลาง–สูง | No8D – 26.5D | 2 750 – 446 000 | 1 850 – 22 450 | 960 – 2 900 |
| * (ดูดทางเดียว/ดูดสองทาง) No20F – 39F* | 21 500 – 1 250 000 | 4 660 – 28 500 | 730 – 1 450 |
หมายเหตุ: ค่าที่ระบุอยู่ภายใต้สภาวะมาตรฐาน ความหนาแน่นของก๊าซ 1.2 กก./m³
